10716 - S660 Combine (Worldwide Edition, S.N. 745100-765171)(Russian) - 25Jan19

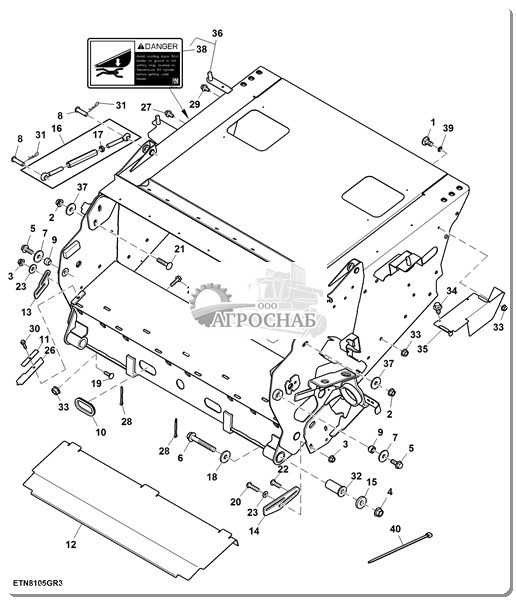

110 - Корпус питателя

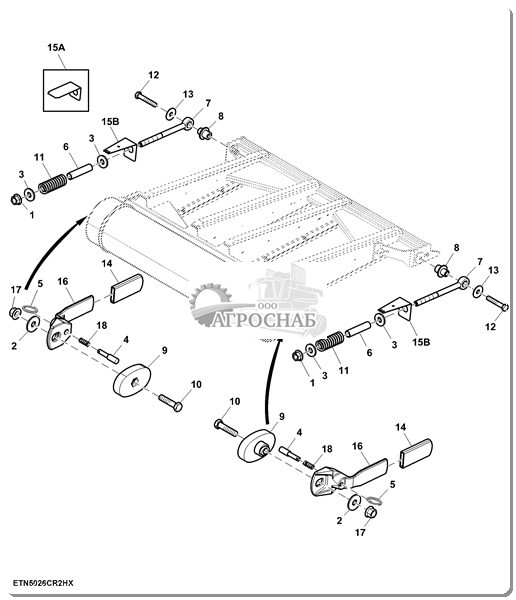

Компоненты среднего яруса питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7300	Фланцевая гайка	2		M20
2	24M7180	Шайба	2		13 X 37 X 3 mm
3	24M7365	Шайба	4		21 X 50 X 6 mm
4	H174817	Штифт	2		LOW
5	H174818	Кольцо	2		LOW
6	H215195	Втулка	2		-	755000
	HXE124500	Втулка	2	755001	-
7	H215214	Рым-болт	2
8	H224300	Втулка	2
9	H217779	Стопор	2		LOW
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
10	19M7182	Винт с головкой	2		M12 X 50
11	19023	Пружина	2
12	19M8349	Винт с головкой	2		M16 X 90
13	24M7525	Шайба	2		17 X 50 X 3 mm
14	W25634	Захват	2
15A	H215194	Кронштейн	2		-	755000
15B	HXE124501	Кронштейн	2	755001	-
16	H226362	Рукоятка	2		LOW
17	14M7401	Стопорная гайка	2		M12
18	R28783	Пружина сжатия	2

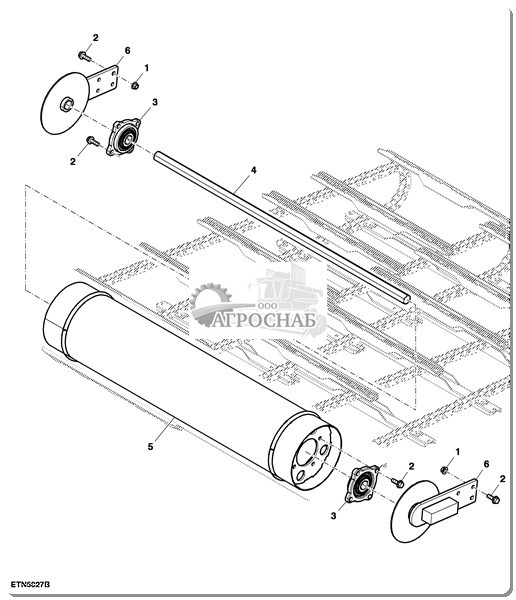

Барабан питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7299	Фланцевая гайка	8		M12
2	19M7790	Винт	16		M12 X 35
3	AH219987	Подшипник с корпусом	2
4	H231268	Стержень	1
5	AH216876	Барабан	1
6	AH229315	Рукоять	2

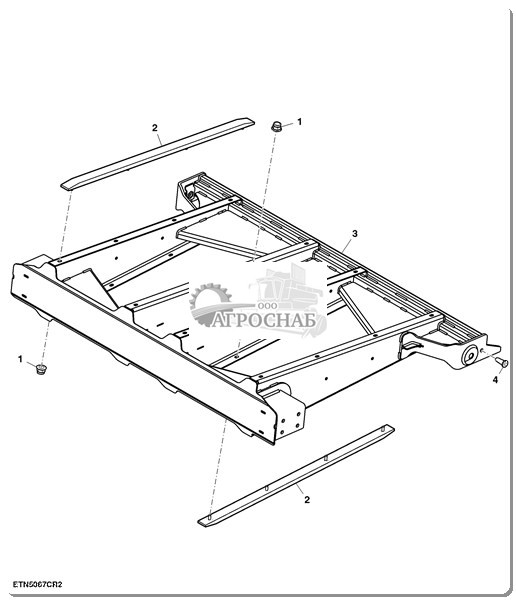

Средний ярус питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7396	Стопорная гайка	32		M8
2	AH228486	Полоса	8
3	AXE16237	Пол	1
4	H236945	Заглушка	2

Цепь транспортера питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH220541	Звено цепи	3
2	H226769	Гайка	6
3	AXE24307	Цепь катка	1		L = 90, SUB FOR AXE17466
4	14M7517	Стопорная гайка	98		M10
5	19M7402	Винт с головкой	98		M10 X 25
6	AH209911	Звено цепи	AR
7	HXE22043	Настил	2
8	HXE24328	Настил	24
9	AH220867	Звено цепи	AR
10	AH220868	Звено цепи	AR

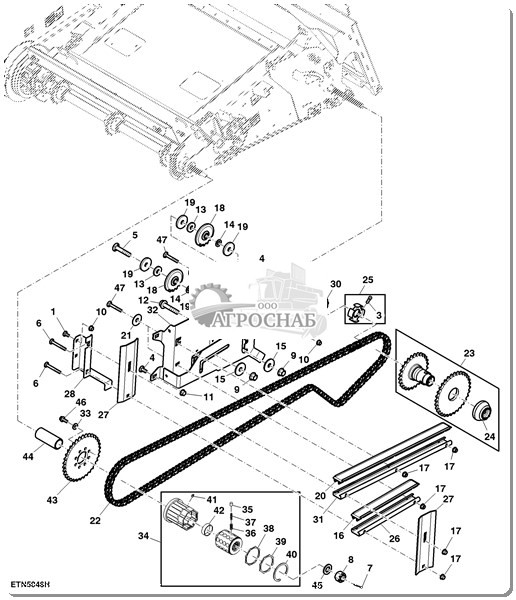

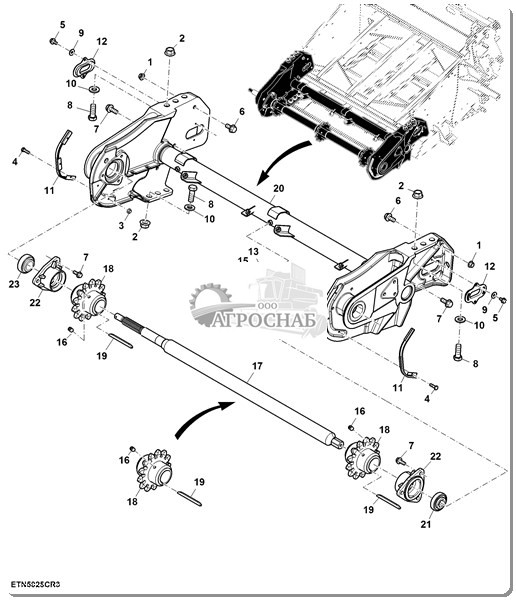

Верхний вал питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7299	Фланцевая гайка	4		M12
2	14M7300	Фланцевая гайка	12		M20
3	14M7375	Фланцевая гайка	6		M5
4	19M7372	Винт с головкой	6		M5 X 16
5	19M7774	Винт	4		M6 X 12
6	19M7788	Винт	4		M12 X 25
7	19M7789	Винт	12		M12 X 30
8	19M8002	Винт с головкой	9		M20 X 55
9	24M7139	Шайба	4		6.400 X 18 X 1.600 mm
10	24M7242	Шайба	12		21.400 X 42 X 5 mm
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AH227837	Щетка	2
12	H240373	Втулка	2		UP
13	H171960	Полоса	3		UP
14	19M7783	Винт	3		M10 X 16
15	24M7226	Шайба	3		13 X 35 X 5 mm
16	H156580	Установочный винт	12
17	H224510	Ось	1		UP
18	HXE123463	Цепная звездочка	3		Z = 13, SUB FOR H227474
19	H229470	Шпонка вала	3		UP
20	AH223135	Труба	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	JD9373	Шариковый подшипник	1
22	H147593	Корпус	2
23	JD10020	Шариковый подшипник	1

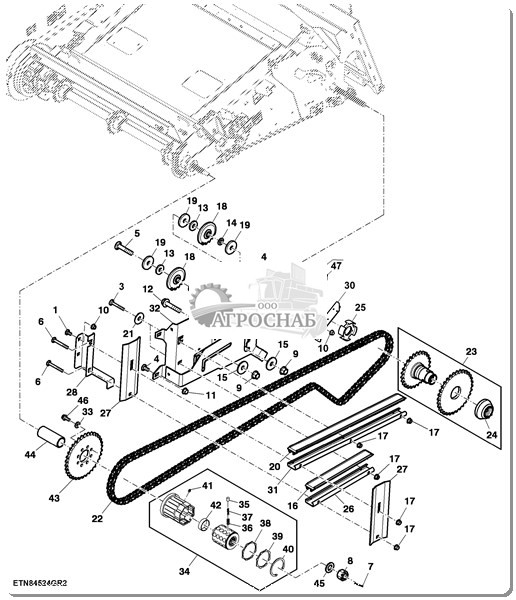

Цепь 3 стрипперов верхнего вала наклонной камеры

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	03M7191	Болт	10		M10 X 25
2	14M7296	Фланцевая гайка	10		M10
3	19M7785	Винт	4		M10 X 25
4	H224462	Подборщик	2
5	H224463	Подборщик	1		RH
6	H224464	Подборщик	1		LH
7	AH223264	Опора	1		REAR
8	19M7783	Винт	3		M10 X 16
9	24M7226	Шайба	3		13 X 35 X 5 mm
10	H171960	Полоса	3

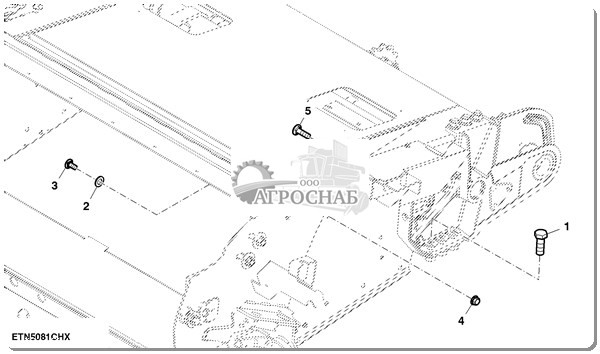

Комплект болтов наклонной камеры без 5-скоростного привода

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M8002	Винт с головкой	3		M20 X 55
2	24M7053	Шайба	2		17 X 30 X 3 mm
3	03M7197	Болт	1		M12 X 25
4	14M7299	Фланцевая гайка	2		M12
5	03M7200	Болт	1		M12 X 40

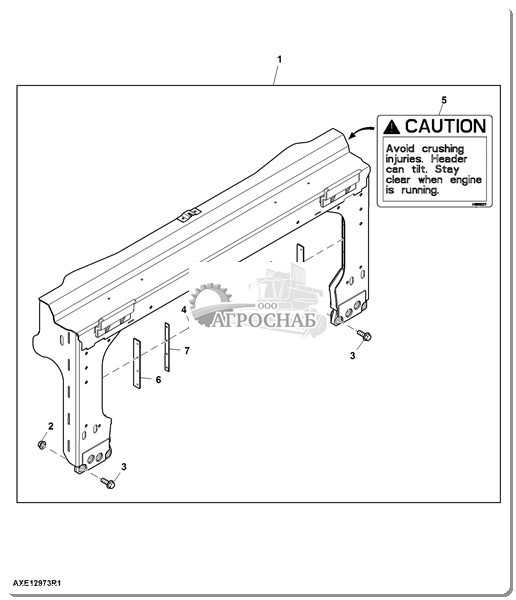

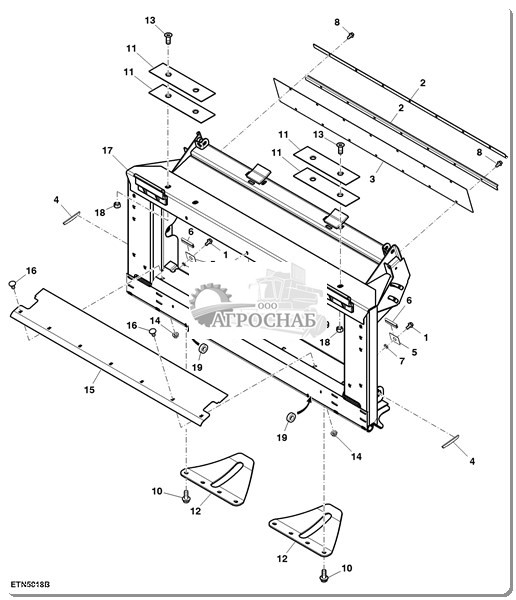

Неподвижная рама питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	03M7183	Болт	3		M8 X 16
2	14M7291	Фланцевая гайка	4		M16
3	14M7299	Фланцевая гайка	4		M12
4	14M7300	Фланцевая гайка	2		M20
5	19M7793	Винт	2		M16 X 40
6	N207991	Винт с головкой	2
7	24M7103	Шайба	2		17.500 X 56 X 5 mm
8	45M7070	Крепление со штифтом	4		20 X 70 mm
9	H177363	Втулка	2
10	H209379	Уплотнение	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H218345	Хомут	2
12	H219180	Пластина	1
13	H228437	Пластина	1		RH
14	H228438	Пластина	1		LH
15	H240368	Шайба	2
16	AH233436	Кулиса	2
17	14M7335	Гайка	2		M20
18	T29049	Шайба	2
19	H168080	Болт	2
20	19M9968	Винт	1		M12 X 45
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	03M7388	Болт	4		M16 X 70
22	19M9926	Винт с гол. п/торц. кл.	1		M12 X 35
23	R42408	Шайба	4
24	19M7868	Винт	2		M8 X 30
25	H230868	Опора	1
26	H237038	Сальник	2
27	37M7089	Винт	2		M6 X 12
28	H167311	Шплинт	2
29	37M7083	Винт	2		M8 X 12
30	37M7084	Винт	2		M8 X 25
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
31	A15147	Пружинный стопорный штифт	4
32	HXE13149	Втулка	2		LOW
33	14M7298	Фланцевая гайка	5		M8
34	GX22456	Винт	2
35	H226617	Крышка	1
36	AXE12990	Рама	1		INCLUDES HXE123792
37	T146246	Шайба	8
38	HXE123792	Метка	1
39	M84309	Гайка	1
40	R44302	Обвязной хомут	3
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
41	14M7296	Фланцевая гайка	1		M10

Верхний ограничитель момента питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M7789	Винт	8		M12 X 30
2	H201339	Опора	2

Рама наклонной камеры, поперечный наклон без гидравлического привода продольного наклона

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7296	Фланцевая гайка	6		M10
2	19M7788	Винт	2		M12 X 25
3	AH218299	Изолятор	2
4	H149461	Износостойкая накладка	2
5	H219091	Пластина	1
6	H223214	Болт	6
7	H227029	Полоса	2
8	H240377	Пластина	2
9	R495R	Уплотнительное кольцо	2
10	E86824	Шайба	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AXE20788	Рама	1
12	H149490	Анкер	1
13	HXE104720	Пластина	AR

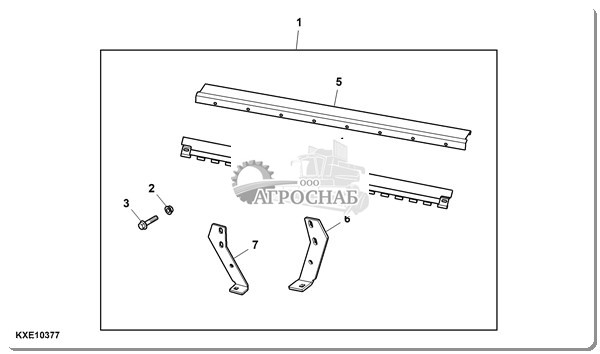

Уплотнения и накладки Verton наклонной камеры, поперечный наклон (для Европы)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M7815	Винт	2		M12 X 60
2	37M7131	Винт	2		M6 X 20
3	H219490	Элемент жесткости	2
4	H219544	Изолятор	1		UP
5	H220898	Уплотнитель	2
6	H220899	Пластина	2
7	H222261	Сальник	1		UP
8	H222279	Элемент жесткости	1
9	H222348	Уголок	1		LH LOW
10	H222388	Уголок	1		RH LOW
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H240213	Износостойкая накладка	1		RH
12	FH312233	Шайба	2
13	37M7090	Винт	14		M6 X 16
14	H240181	Износостойкая накладка	1		LH
15	37M7092	Винт	14		M8 X 16
16	H222347	Сальник	2
17	19M7866	Винт	2		M8 X 20
18	24H1291	Шайба	2		21/64" X 1-15/32" X 7/64"
19	28H1511	Шайба	2		0.364" X 0.540" X 1/4"
20	HXE101840	Штифт	2
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	19M7789	Винт	8		M12 X 30
22	HXE33585	Пластина	1		LH
23	M72598	Быстрозамыкающийся штифт	2
24	H144825	Трубка	1
25	H172200	Сальник	1
26	H238030	Заглушка	2
27	HXE33586	Пластина	1		RH
28	28H3395	Втулка	2		0.546" X 0.840" X 1-1/4"

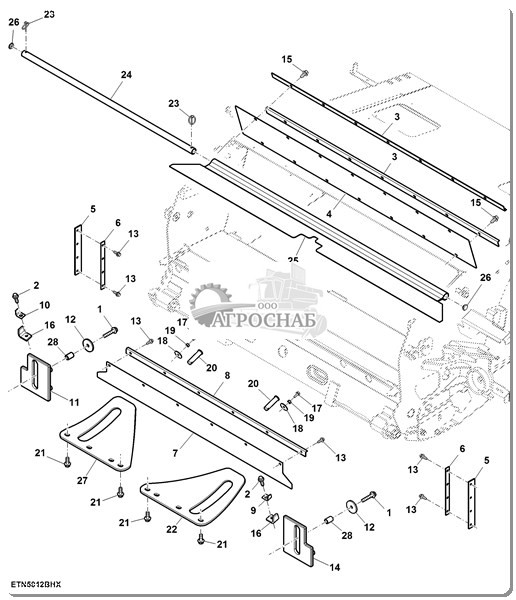

Feeder House Seals and Verton Pads, Lateral Tilt(Питателе печатей и Вертон колодки с боковым наклоном)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M7815	Винт	2		M12 X 60
2	37M7131	Винт	2		M6 X 20
3	H219490	Элемент жесткости	2
4	H219544	Изолятор	1
5	H220898	Уплотнитель	2
6	H220899	Пластина	2
7	H222348	Уголок	1		LH
8	H222388	Уголок	1		RH
9	H240181	Износостойкая накладка	1		LH
10	H240213	Износостойкая накладка	1		RH
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	E81185	Шайба	2
12	H222347	Сальник	2
13	37M7090	Винт	8		M6 X 16
14	37M7092	Винт	14		M8 X 16
15	24H1291	Шайба	2		21/64" X 1-15/32" X 7/64"
16	28H1511	Шайба	2		0.364" X 0.540" X 1/4"
17	19M7866	Винт	2		M8 X 20
18	R56930	Крепление со штифтом	2
19	19M7789	Винт	8		M12 X 30
20	HXE33585	Пластина	1		LH
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	M72598	Быстрозамыкающийся штифт	2
22	H144825	Трубка	1
23	H172200	Сальник	1
24	H238030	Заглушка	2
25	HXE33586	Пластина	1		RH
26	28H3395	Втулка	2		0.546" X 0.840" X 1-1/4"

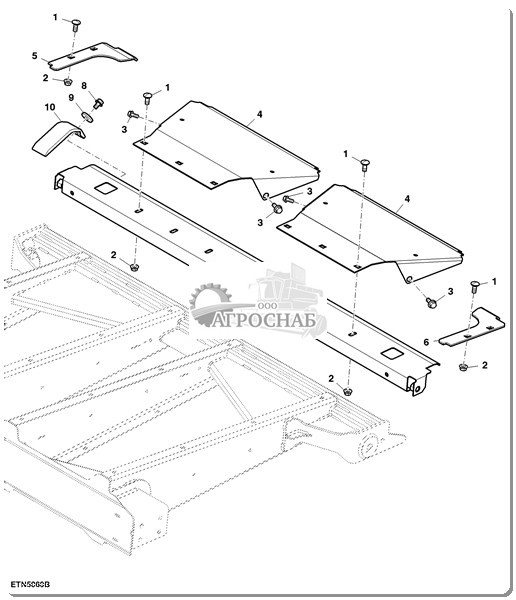

Рама питателя переднего и заднего хода, неподвижная рама

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M7788	Винт	2		M12 X 25
2	H219490	Элемент жесткости	2
3	H219544	Изолятор	1		UPPER
4	H240377	Пластина	2
5	H227029	Полоса	2
6	AH218299	Изолятор	2
7	E86824	Шайба	2
8	37M7092	Винт	14		M8 X 16
9	14M7400	Стопорная гайка	3		M10
10	19M7789	Винт	8		M12 X 30
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H173157	Пластина	4
12	H177615	Пластина	2		LOWER
13	19M8549	Винт	4		M16 X 40
14	14M7296	Фланцевая гайка	7		M10
15	H214837	Пластина	1
16	H223214	Болт	7
17	AXE11624	Рама	1
18	14M7276	Гайка	8		M16
19	H84869	Втулка	2

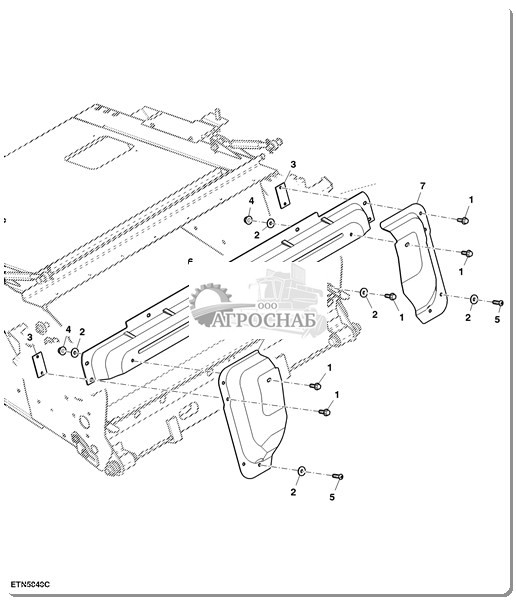

Щитки переднего барабана питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	19M7786	Винт	9		M10 X 30
2	24M7178	Шайба	9		10.500 X 30 X 2.500 mm
3	H221029	Хомут	2		TK = 4.5 mm
4	H135891	Стопорная гайка	2
5	21M7584	Винт	4		M10 X 35
6	HXE13354	Отражательная пластина	1		UP
7	HXE19597	Отражательная пластина	1		LH
8	HXE19598	Отражательная пластина	1		RH

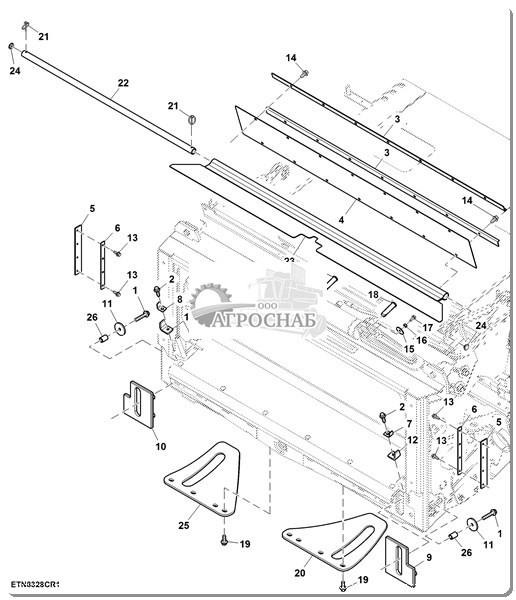

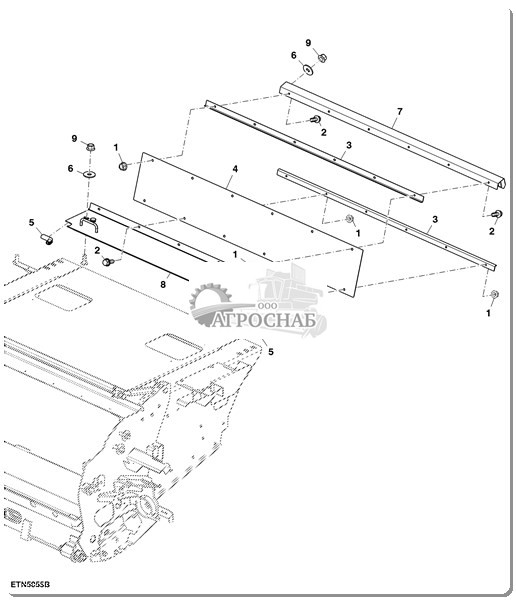

Задний смотровой люк питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	H137328	Стопорная гайка	12
2	19M7866	Винт	14		M8 X 20
3	H210628	Элемент жесткости	2
4	H220556	Изолятор	1
5	H229171	Уплотнитель	2
6	24M7180	Шайба	4		13 X 37 X 3 mm
7	AH160360	Желоб	1
8	AH223286	Дверца	1
9	14M7401	Стопорная гайка	4		M12

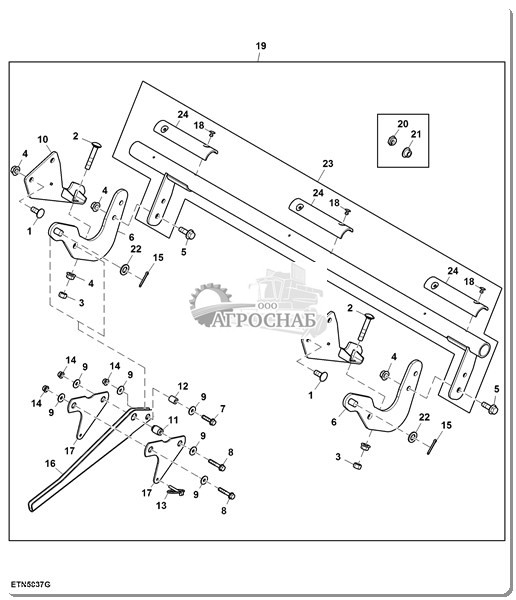

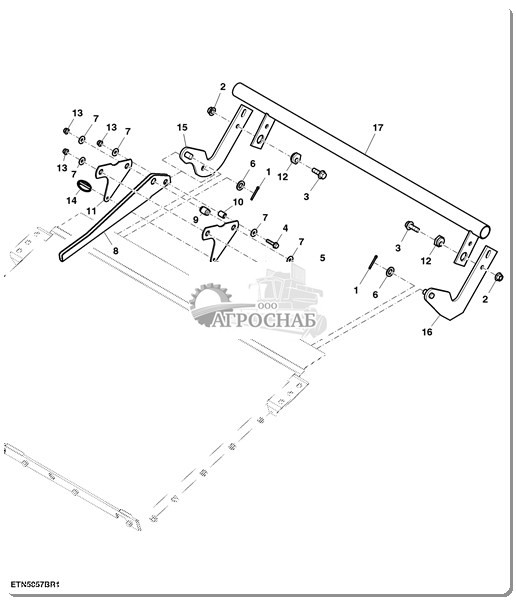

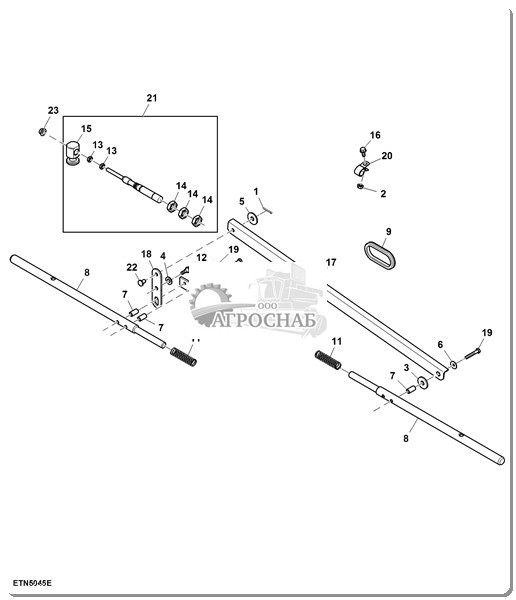

Feeder House Latching Pins, W/O Hydraulic Fore / Aft Tilt(Питателе фиксации штифтов горе гидравлические носовой тент на корме )

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	11M7059	Шплинт	1		3.200 X 20 mm
2	14M7298	Фланцевая гайка	1		M8
3	24H1351	Шайба	1		9/16" X 1-1/2" X 0.164"
4	24M7047	Шайба	1		13 X 24 X 2.500 mm
5	24M7178	Шайба	1		10.500 X 30 X 2.500 mm
6	24M7298	Шайба	1		8.400 X 25 X 2 mm
7	28H102	Распорная втулка	3		0.364" X 0.540" X 1"
8	H206333	Крепление со штифтом	2
9	H209379	Уплотнение	1
10	H210872	Уголок	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	124424	Пружина сжатия	2
12	H169568	Винт	1
13	14M7152	Гайка	3		M10
14	14M7335	Гайка	6		M20
15	H208005	Ось поворота	1		LH
16	19M7866	Винт	2		M8 X 20
17	H206322	Уголок	1
18	AH206710	Фиксатор	1
19	H220529	Винт	3
20	R46414	Скоба	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	AH207405	Толкающе-буксир. кабель	1
22	45M7083	Крепление со штифтом	1		10 X 16 mm
23	14M7296	Фланцевая гайка	1		M10

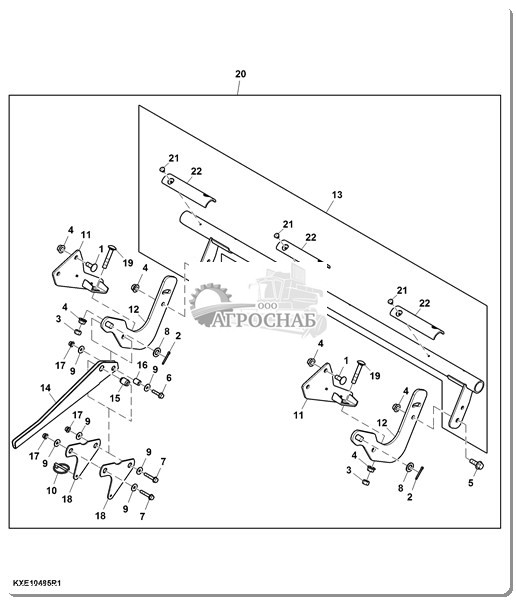

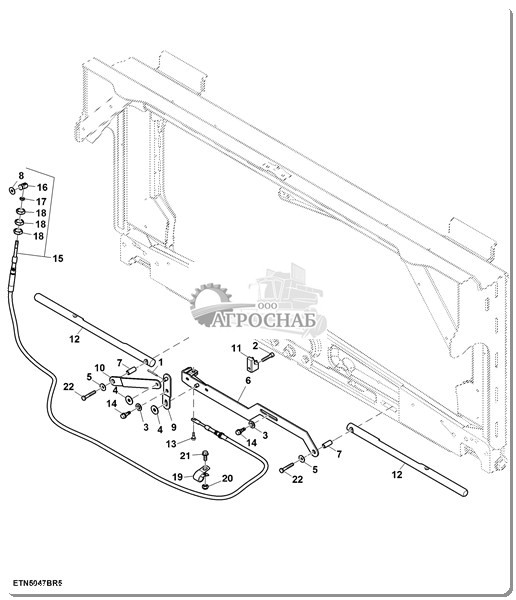

Стопорные штифты питателя, Contour Master

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	11M7059	Шплинт	2		3.200 X 20 mm
2	19M8300	Винт	1		M8 X 40
3	24M7047	Шайба	2		13 X 24 X 2.500 mm
4	24M7178	Шайба	2		10.500 X 30 X 2.500 mm
5	24M7298	Шайба	2		8.400 X 25 X 2 mm
6	AH209872	Рычажный механизм	1
7	28H1941	Втулка	2		0.364" X 0.540" X 1-1/4"
8	R38371	Шайба	1
9	AH211619	Фиксатор	1
10	H211681	Хомут	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H218231	Блокирующий зажим	1
12	H235687	Крепление со штифтом	2
13	ET11380	Винт с головкой	1
14	H169568	Винт	2
15	AH212083	Толкающе-буксир. кабель	1
16	H208005	Ось поворота	1		LH
17	14M7152	Гайка	1		M10
18	14M7335	Гайка	3		M20
19	AH78125	Зажимная скоба	2
20	14M7298	Фланцевая гайка	2		M8
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	19M7866	Винт	2		M8 X 20
22	19M8319	Винт	2		M8 X 50
	H220529	Винт	2		M8 X 50

Днище питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7296	Фланцевая гайка	9		M10
2	14M7299	Фланцевая гайка	15		M12
3	03M7190	Болт	8		M10 X 20
4	19M7789	Винт	15		M12 X 30
5	H173904	Сальник	1
6	AXE24554	Пол	1
7	19M7786	Винт	1		M10 X 30

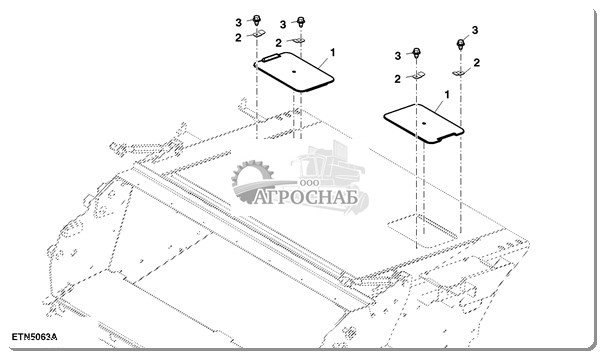

Верхний смотровой люк питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	H233711	Дверца	2
2	H233005	Хомут	4
3	37M7375	Винт	4		M5 X 8

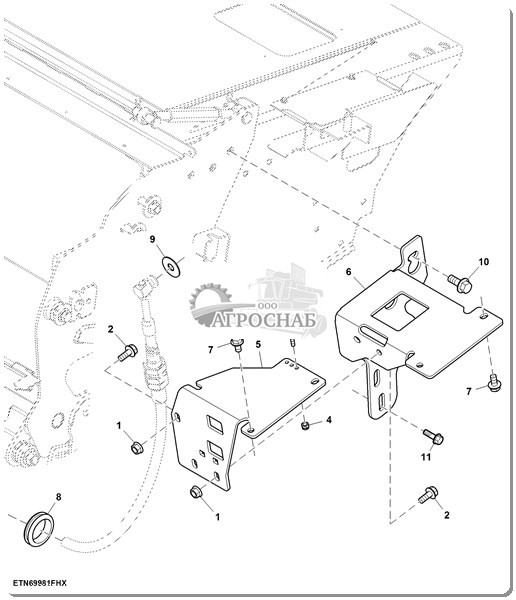

Кронштейны муфты быстрого подключения

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7298	Фланцевая гайка	3		M8
2	19M7866	Винт	3		M8 X 20
3	19M9326	Винт	3		M4 X 30
4	14M7264	Стопорная гайка	3		M4
5	HXE20017	Опора	1
6	AXE15117	Кронштейн	1
7	19M7865	Винт	4		M8 X 16
8	MT1073	Уплотнение	1
9	R38371	Шайба	1
10	19M7785	Винт	3		M10 X 25
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	19M7783	Винт	3		M10 X 16

Привод наклонной камеры со стандартным сцеплением, без гидравлического механизма продольного накл

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	03M7190	Болт	2		M10 X 20
2	03M7193	Болт	3		M10 X 35
3	R62674	Винт	1
4	03M7198	Болт	4		M12 X 30
5	03M7212	Болт	1		M16 X 80
6	03M7218	Болт	2		M10 X 80
7	11M7032	Шплинт	1		5 X 50 mm
8	14M7189	Гайка	1		M24
9	14M7291	Фланцевая гайка	2		M16
10	14M7296	Фланцевая гайка	5		M10
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	14M7299	Фланцевая гайка	4		M12
12	19M7827	Винт	1		M16 X 80
13	24H1698	Шайба	2		21/32" X 1-5/8" X 1/4"
14	24M7053	Шайба	2		17 X 30 X 3 mm
15	24M7103	Шайба	2		17.500 X 56 X 5 mm
16	H172475	Направляющая	1
17	H135891	Стопорная гайка	5
18	AXE19940	Звездочка натяжн. устр.	2		Z = 15, SUB FOR AE27909
19	H129716	Шайба	4
20	H234587	Направляющая	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	24M7315	Шайба	3		17 X 50 X 3 mm
22	AXE72709	Звено цепи	1		L = 189, SUB FOR AH232566
23	AH232426	Ведущая звездочка	1		Z = 26/32
	AH232850	Ведущая звездочка	1		(C) Z = 26/38
24	AH154743	Быстроразъемная муфта	1
25	AXE18703	КОЛЕСО	1
26	HXE111873	Опора	1		SUB FOR APPL H172472
27	H234585	Пластина	2
28	H235021	Кронштейн	1
29	AH231479	Подшипник с корпусом	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
30	H229121	Кронштейн	1
31	HXE111854	Опора	1		SUB FOR APPL H234586
32	AXE16328	Кронштейн	1		RH
33	24H1308	Шайба	8		13/32" X 1" X 0.134"
34	AH225742	Муфта скольжения	1
35	M86290	Эксцентрик	32
36	M86291	Пружина сжатия	32		(A)
37	M86292	Пружина сжатия	32		(B)
38	M86293	Кольцо	1
39	M86294	Кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
40	M86295	Кольцо	1
41	H168925	Смазочная арматура	2
42	H228264	Втулка	1
43	H219634	Цепная звездочка	1		Z = 34
44	H219635	Распорная втулка	1
45	A58549	Шайба	1
46	H144962	Винт	8
47	03M7104	Болт	3		M10 X 70

Приводы наклонной камеры с постоянной скоростью, правая сторона

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	03M7190	Болт	2		M10 X 20
2	03M7193	Болт	3		M10 X 35
3	03M7104	Болт	3		M10 X 70
4	03M7198	Болт	4		M12 X 30
5	03M7212	Болт	1		M16 X 80
6	03M7218	Болт	2		M10 X 80
7	11M7032	Шплинт	1		5 X 50 mm
8	14M7189	Гайка	1		M24
9	14M7291	Фланцевая гайка	2		M16
10	14M7296	Фланцевая гайка	5		M10
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	14M7299	Фланцевая гайка	4		M12
12	19M7827	Винт	1		M16 X 80
13	24H1698	Шайба	2		21/32" X 1-5/8" X 1/4"
14	24M7053	Шайба	2		17 X 30 X 3 mm
15	24M7103	Шайба	2		17.500 X 56 X 5 mm
16	H172475	Направляющая	1
17	14M7400	Стопорная гайка	5		M10
18	AFH205780	Звездочка натяжн. устр.	2		SUB FOR AE27909
19	H129716	Шайба	4
20	H234587	Направляющая	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	24M7315	Шайба	3		17 X 50 X 3 mm
22	AXE72709	Звено цепи	1		L = 189, SUB FOR AH232566
23	AH232426	Ведущая звездочка	1		Z = 26 / 32
	AH232850	Ведущая звездочка	1		Z = 26 / 38 Высокая скорость
24	AH154743	Быстроразъемная муфта	1
25	AXE18703	КОЛЕСО	1
26	HXE111873	Опора	1
27	H234585	Пластина	2
28	H235021	Кронштейн	1
29	AH231479	Подшипник с корпусом	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
30	H229121	Кронштейн	1
31	HXE111854	Опора	1
32	AXE16328	Кронштейн	1
33	24H1308	Шайба	8		13/32" X 1" X 0.134"
34	AXE22402	Муфта скольжения	1		Для тяжелого режима работы
35	M86290	Эксцентрик	32
36	E77073	Пружина сжатия	32
37	M86292	Пружина сжатия	32
38	M86293	Кольцо	1
39	M86294	Кольцо	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
40	M86295	Кольцо	1
41	H168925	Смазочная арматура	2
42	H228264	Втулка	1
43	H219634	Цепная звездочка	1		Z = 34
44	H219635	Распорная втулка	1
45	A58549	Шайба	1
46	H144962	Винт	8
47	M594T	Винт	1

Фиксатор питающего диска питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	11M7028	Шплинт	2		5 X 32 mm
2	14M7299	Фланцевая гайка	4		M12
3	19M7790	Винт	4		M12 X 35
4	19M8291	Винт	1		M8 X 35
5	19M8318	Винт	2		M8 X 45
6	24M7053	Шайба	2		17 X 30 X 3 mm
7	24M7298	Шайба	6		8.400 X 25 X 2 mm
8	H132986	Рукоятка	1
9	H132988	Втулка	1
10	H133060	Гильза	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H202257	Хомут	2
12	H97322	Эксцентрик	2
13	H137328	Стопорная гайка	3
14	AA21292	Быстрозамыкающийся штифт	1
15	AH147474	Рукоять	1		RH
16	AH147475	Рукоять	1		LH
17	AH165618	Опора	1

Фиксатор питающего диска питателя, для тяжелых режимов работы

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	03M7353	Болт	4		M12 X 30
2	HXE115427	Болт	2
3	14M7415	Гайка	2		M12
4	14M7299	Фланцевая гайка	10		M12
5	19M7790	Винт	4		M12 X 35
6	AXE73488	Рукоять	2		SUB FOR APPL AXE60881
7	19M8291	Винт	1		M8 X 35
8	19M8318	Винт	2		M8 X 45
9	24M7298	Шайба	6		8.400 X 25 X 2 mm
10	AXE73190	Кронштейн	2		SUB FOR APPL AXE60852
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H132988	Втулка	1
12	H133060	Гильза	1
13	AA21292	Быстрозамыкающийся штифт	1
14	H137328	Стопорная гайка	3
15	11M7028	Шплинт	2		5 X 32 mm
16	H132986	Рукоятка	1
17	H202257	Хомут	2
18	M64720	Заклепка	6
19	AH218942	Комплект пластин	1		ORDER KXE10485
	KXE10485	Комплект фиксаторов	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
20	H97322	Эксцентрик	2		USE WITH AH218942
21	H131087	Втулка	1		USE WITH AH218942
22	24M7053	Шайба	2		17 X 30 X 3 mm
23	AXE71781	Опора	1
24	HXE132799	Опора	3

Защелка пластины подачи наклонной камеры, для тяжелых условий эксплуатации

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	03M7198	Болт	4		M12 X 30
2	11M7028	Шплинт	2		5 X 32 mm
3	14M7275	Гайка	2		M12
4	14M7299	Фланцевая гайка	10		M12
5	19M7790	Винт	4		M12 X 35
6	19M8291	Винт	1		M8 X 35
7	19M8318	Винт	2		M8 X 45
8	24M7053	Шайба	2		17 X 30 X 3 mm
9	24M7207	Шайба	6		8.400 X 24 X 2 mm
10	AA21292	Быстрозамыкающийся штифт	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AXE60852	Кронштейн	2
12	AXE60881	Рукоять	2
13	AXE71781	Опора	1		SUB FOR AXE68979 OR AXE60923
14	H132986	Рукоятка	1
15	H132988	Втулка	1
16	H133060	Гильза	1
17	H137328	Стопорная гайка	3
18	H202257	Хомут	2
19	HXE115427	Болт	2
20	KXE10485	Комплект фиксаторов	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	M64720	Заклепка	6
22	HXE132799	Опора	3

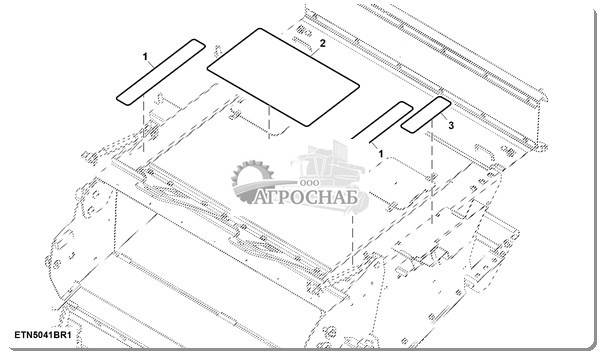

Противоскользящие накладки наклонной камеры

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	H131743	Коврик	2
2	H231847	Коврик	1
3	H176849	Коврик	1

Щиток привода наклонной камеры без гидравлического привода продольного наклона

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	03M7190	Болт	2		M10 X 20
2	14M7296	Фланцевая гайка	2		M10
3	14M7298	Фланцевая гайка	3		M8
4	14M7303	Фланцевая гайка	1		M6
5	21M7246	Винт	1		M6 X 16
6	AH223578	Фиксатор	2
7	AH204634	Фиксатор	2
8	H81721	Прижимная гайка	2
9	M72598	Быстрозамыкающийся штифт	3
10	AH223983	Щиток	1
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H225303	Опора	1		LH
12	H167815	Хомут	1

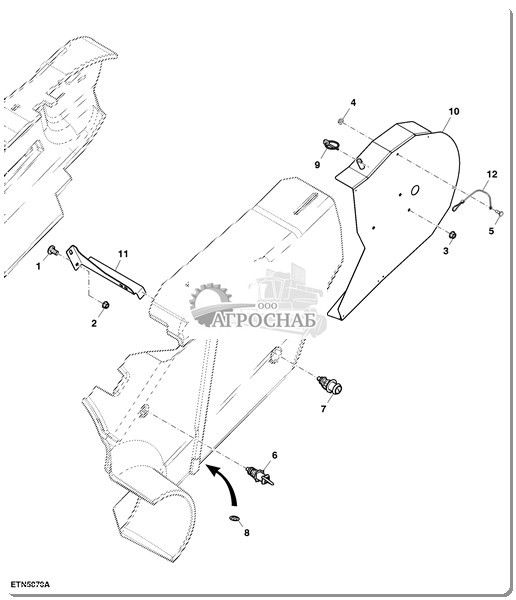

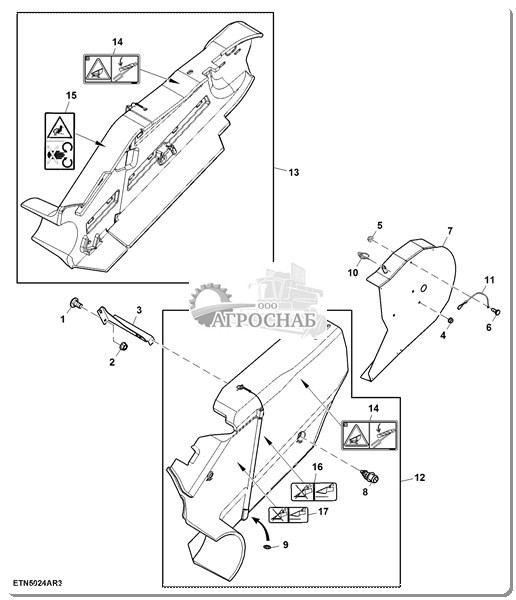

Щиток наклонной камеры

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	03M7190	Болт	2		M10 X 20
2	14M7296	Фланцевая гайка	2		M10
3	H225303	Опора	1		LH
4	14M7298	Фланцевая гайка	3		M8
5	14M7303	Фланцевая гайка	1		M6
6	21M7246	Винт	1		M6 X 16
7	AH223983	Щиток	1
8	AH204634	Фиксатор	4
9	H81721	Прижимная гайка	2
10	M72598	Быстрозамыкающийся штифт	3
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H167815	Хомут	1
12	AH235045	Щиток	1		INCLUDES HXE123797
13	AH235044	Щиток	1		INCLUDES HXE123797
14	HXE123797	Метка	2		SUB FOR H151671
15	Z60325	Метка	2
16	H207702	Метка	1		LH
17	H230897	Метка	1

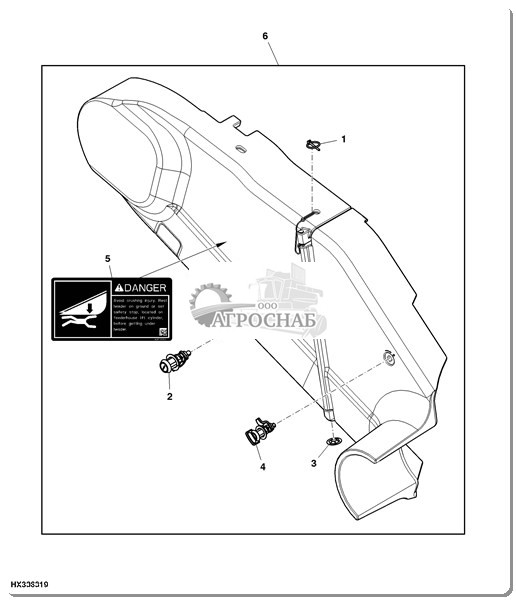

Щитки привода, левосторонний

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH229085	Щиток	1		LH
2	H230897	Метка	1
3	AH223578	Фиксатор	1
4	M72598	Быстрозамыкающийся штифт	2
5	HXE123792	Метка	1
6	AH204634	Фиксатор	1
7	H207702	Метка	1		LH
8	H81721	Прижимная гайка	1

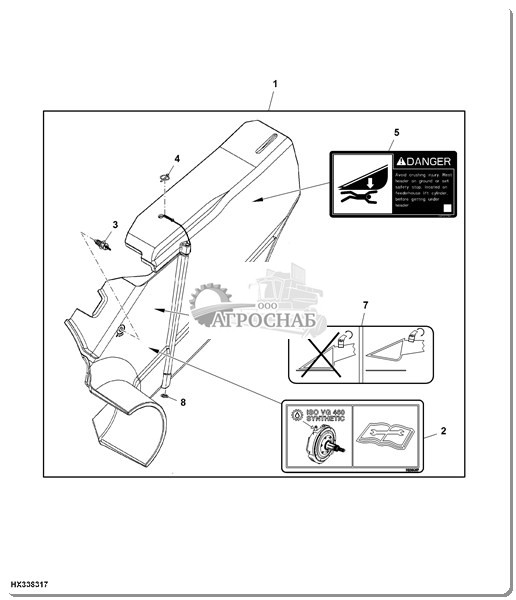

Щитки привода, правосторонний

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	M72598	Быстрозамыкающийся штифт	1
2	AH204634	Фиксатор	1
3	H81721	Прижимная гайка	1
4	AH223578	Фиксатор	1
5	HXE123792	Метка	1
6	AH229084	Щиток	1		RH

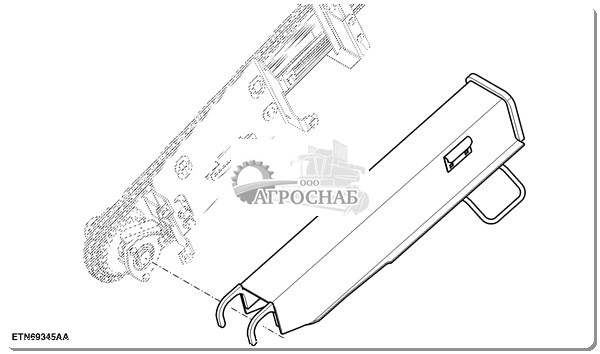

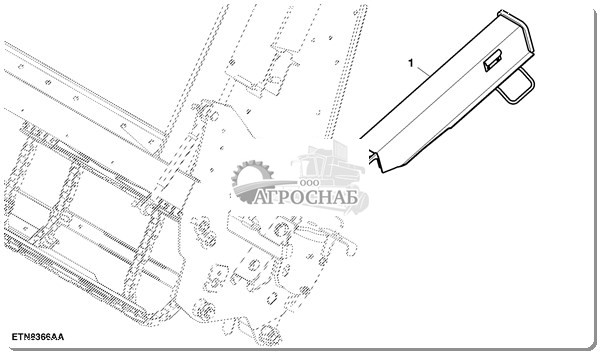

Упор плунжера питателя, для тяжелых режимов работы, подъем 80 и 90 mm

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH234139	Стопор	1

Упор плунжера питателя, подъем 70 mm

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE47441	Стопор	1		SUB FOR AXE14511

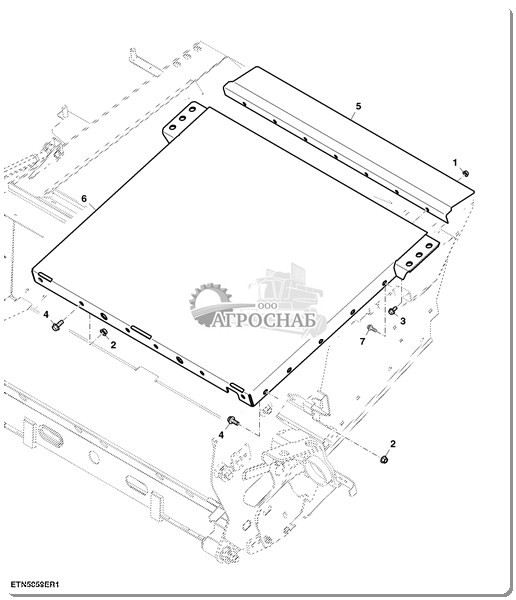

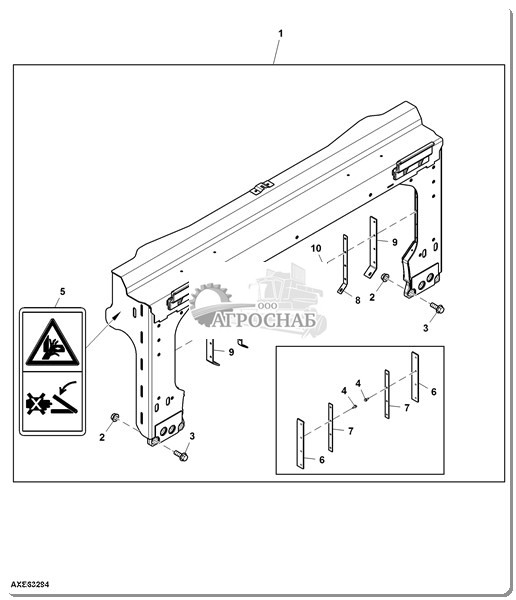

Рама блока наклона наклонной камеры без гидравлического привода продольного наклона

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	14M7300	Фланцевая гайка	1		M20
2	19M7788	Винт	2		M12 X 25
3	19M7921	Винт с головкой	1		M20 X 150
4	21M7297	Винт	4		M8 X 16
5	H142870	Втулка	1
6	H149517	Втулка	1
7	H149518	Хомут	1
8	H236325	Пластина	2
9	24M7349	Шайба	1		21 X 37 X 3 mm
10	19M7844	Винт	8		M16 X 45
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	AXE63296	Рама	1		(A) INCLUDES 14M7291, 19M7844, 3 7M7131, H151607, HXE46172 AND HXE4 6173; SUB FOR AXE12973 OR AXE49443
	AXE63294	Рама	1		(B) INCLUDES 14M7291, 19M7844, 3 7M7131, H154128, HXE46172 AND HXE4 6173; SUB FOR AXE12977 OR AXE49444
12	H235619	Свет	1
13	37M7131	Винт	10		M6 X 20
14	H151607	Знак	2		USE WITH AXE63296
15	HXE46173	Кронштейн	2
16	HXE46172	Сальник	2
17	14M7291	Фланцевая гайка	8		M16
18	H154128	Метка	2		USE WITH AXE63294
19	H149490	Анкер	1

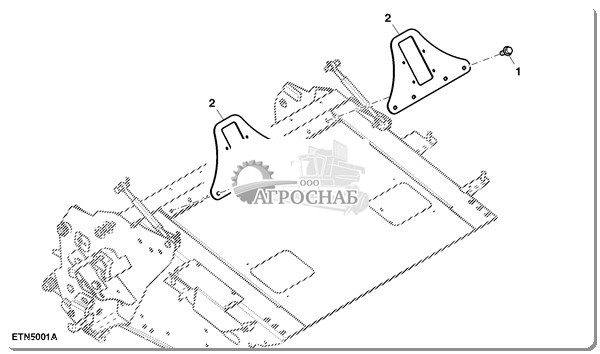

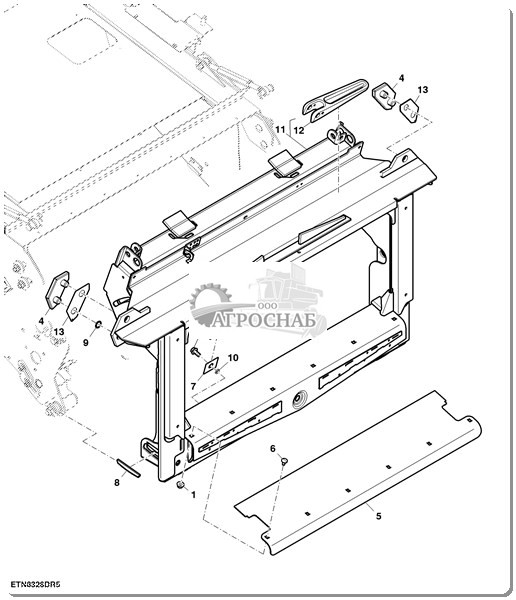

Рама наклона питателя в сборе

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE12973	Рама	1
2	14M7291	Фланцевая гайка	8		M16
3	19M7844	Винт	8		M16 X 45
4	37M7090	Винт	8		M6 X 16
5	H151607	Знак	2
6	H220898	Уплотнитель	2
7	H220899	Пластина	2

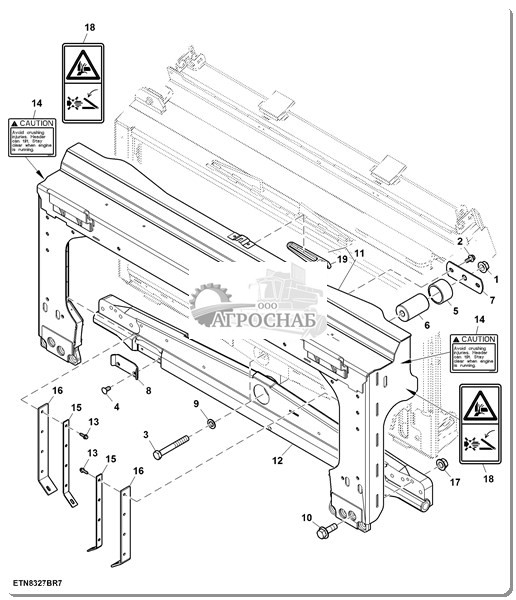

Рама наклона наклонной камеры в сборе (для Европы)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AXE63294	Рама	1		ORDER AXE49444 OR AXE12977
	AXE63294	Рама	1
2	14M7291	Фланцевая гайка	8		M16
3	19M7844	Винт	8		M16 X 45
4	37M7090	Винт	8		M6 X 16
5	H154128	Метка	2
6	H220898	Уплотнитель	2		USE WITH AXE12977
7	H220899	Пластина	2		USE WITH AXE12977
8	HXE46173	Кронштейн	2		USE WITH AXE63294 AND AXE49444
9	HXE46172	Сальник	2		USE WITH AXE63294 AND AXE49444

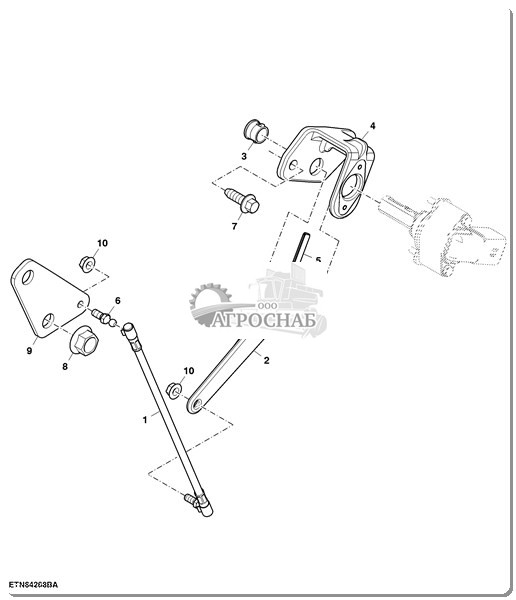

Рычажный механизм датчика положения питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	AH226146	Рычажный механизм	1		INCLUDES H168732
2	HXE10570	Рычаг	1
3	R41076	Уплотнение	1
4	HXE16001	Кронштейн	1
5	34M7216	Пружинный шплинт	1		6 X 35 mm
6	H168732	Шаровой палец	1
7	37M7084	Винт	2		M8 X 25
8	14M7299	Фланцевая гайка	2		M12
9	H221632	Кронштейн	1
10	14M7397	Стопорная гайка	2		M6

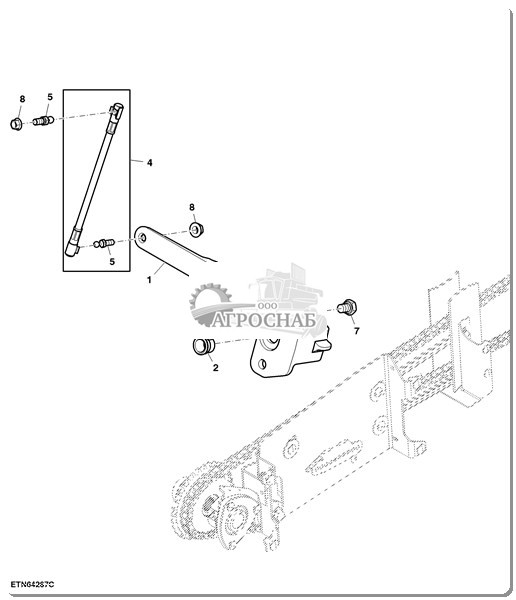

Кронштейн датчика наклона питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	HXE10455	Рычаг	1
2	R41076	Уплотнение	1
3	HXE16001	Кронштейн	1
4	AXE15601	Рычажный механизм	1
5	H168732	Шаровой палец	2
6	34M7216	Пружинный шплинт	1		6 X 35 mm
7	19M7297	Винт с головкой	2		M8 X 12
8	14M7397	Стопорная гайка	2		M6

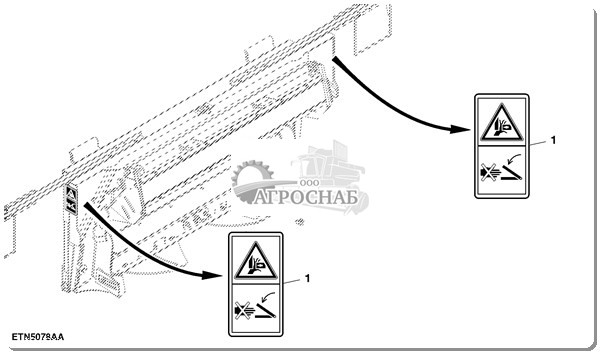

Таблички рамы наклона питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	H151607	Знак	2

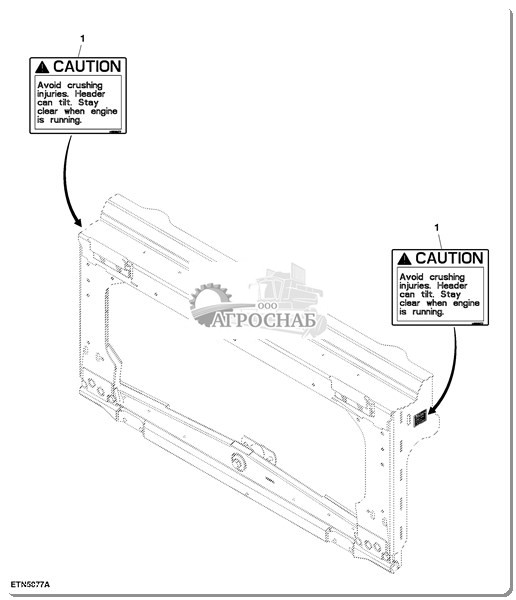

Наклейки рамы наклона наклонной камеры (для Европы)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	H154128	Метка	2

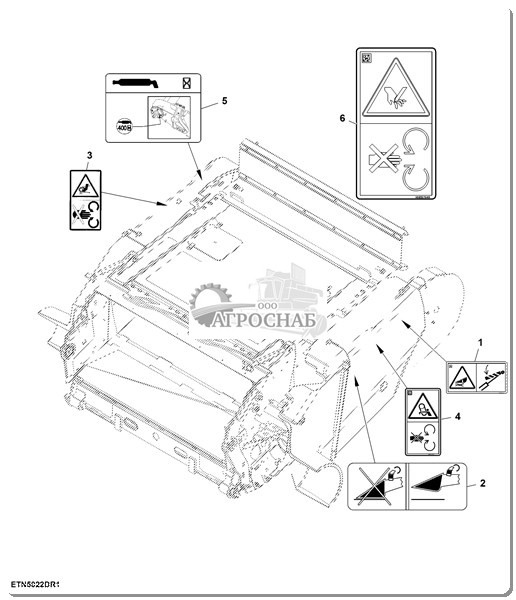

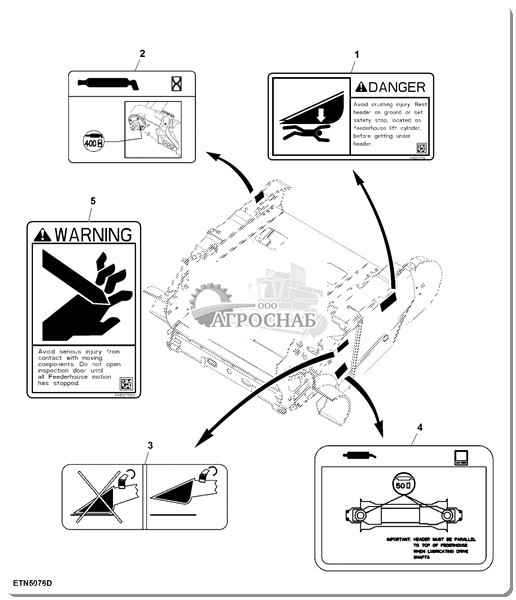

Наклейки наклонной камеры

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	HXE123792	Метка	4
2	H202943	Метка	1		RH
3	H207702	Метка	1		LH
4	H150434	Метка	2
5	HXE137552	Предупредительные знаки	1

Наклейки наклонной камеры (для Европы)

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	HXE123797	Метка	4		SUB FOR H151671
2	H207702	Метка	1		LH
3	Z60325	Метка	1		RH
4	Z60326	Метка	1		LH
5	H202943	Метка	1		RH
6	HXE137549	Метка	1

Комплект уплотнений питателя

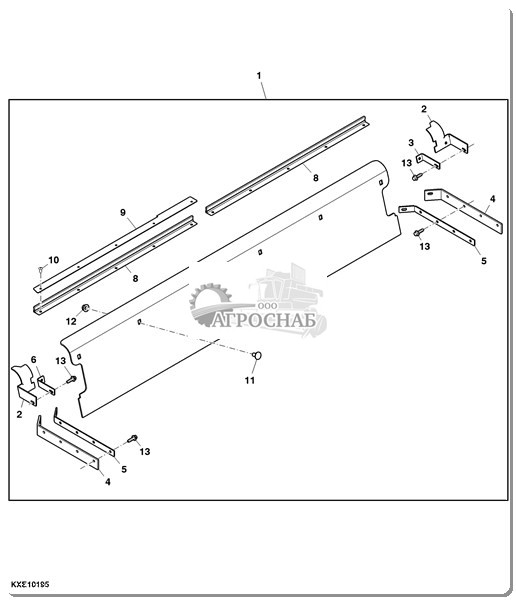

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	KXE10195	Комплект уплотнений	1
2	HXE46170	Сальник	2
3	HXE46171	Кронштейн	1
4	HXE46172	Сальник	2
5	HXE46173	Кронштейн	2
6	HXE46174	Кронштейн	1
7	HXE46175	Пластина	1
8	AXE29280	Сальник	2
9	HXE46503	Шаблон	1
10	M63200	Заклепка	14
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H223214	Болт	6
12	14M7296	Фланцевая гайка	6		M10
13	37M7131	Винт	16		M6 X 20

Комплект для пола системы подачи, оборудование для уборки кукурузы высокой влажности

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	KXE10377	Приемная камера	1
2	14M7296	Фланцевая гайка	6		M10
3	19M7805	Винт	6		M10 X 45
4	AXE53700	Шарнир	1
5	HXE95169	Сальник	1
6	HXE95170	Кронштейн	1		RH
7	HXE95171	Кронштейн	1		LH

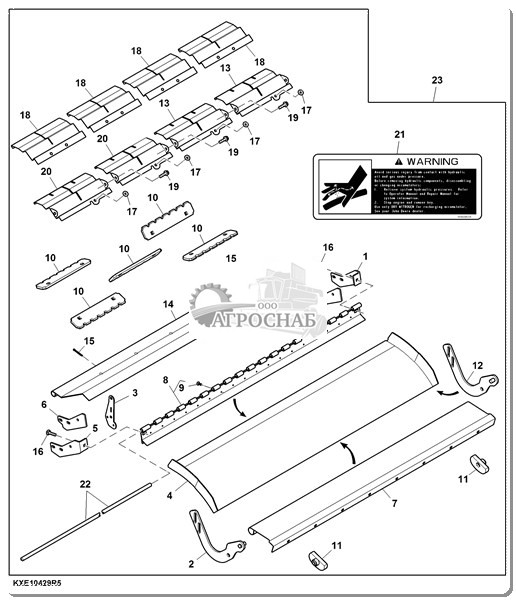

Наклонная камера, комплект днища питателя

key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
1	HXE106636	Кронштейн	1		LH
2	AXE60028	Рукоять	1		RH
3	HXE113298	Рычажный механизм	2
4	AXE60027	Пластина	1
5	HXE106637	Кронштейн	1		RH
6	HXE106638	Сальник	2
7	AXE71732	Сальник	1		SUB FOR AXE68800 OR HXE106648
8	AXE60025	Шарнир	1
9	M139714	Заклепка	18
10	HXE111121	Пластина	30
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
11	H217779	Стопор	2
12	AXE60029	Рукоять	1		LH
13	HXE108167	Крышка	2		-	795000
14	AXE60898	Кронштейн	1
15	11M7030	Шплинт	4		5 X 40 mm
16	03M7195	Болт	2		M10 X 45
17	24M7298	Шайба	4		8.400 X 25 X 2 mm
18	HXE44969	Крышка	4
19	19M7868	Винт	3		M8 X 30
20	HXE112557	Крышка	2	795001	-
key	PART NO.	PART NAME	QTY	SERIAL NO.	REMARKS
21	HXE28534	Метка	1	795001	-
22	H130057	Крепление со штифтом	1
23	KXE10429	Приемная камера	1
